Prezentare LCD

Am folosit standardul HD44780A care presupune 7 sau 11 linii de comunicatie între dispozitivul de comanda si LCD.

Caracteristici

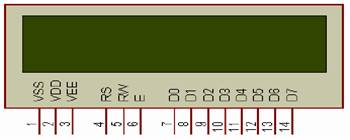

Liniile de alimentare:

VSS = GND
VDD = +5V
VEE = contrast

Liniile de comanda:

RS (Register Select) – face diferenta între date si comenzi în ceea ce priveste liniile de date:

RW (Read/Write) – face diferenta între cicluri de citire si de scriere:

E (Enable) – semnal de activare a circuitului : este comandat de SAU logic ale semnalelor RD si WR ale microcontroller-ului

Liniile de date D0 – D7 permit schimbul efectiv de date între circuitul de comanda si dispozitivul LCD. În functie de modul de configurare al LCD-ului pot fi utilizate doar 4 linii de date permitând interfatarea cu dispozitive de comanda pe 4 biti.
